重点提醒：
（1）FPC很多板框都是异形的，如果拼版不合理会导致板材利用率，生产比较麻烦，合理拼版有利于提升生产良率及降低产品价格，嘉立创FPC支持异形拼版服务（收费：30元/款），有需要可以联系客服！
（2）FPC不支持邮票和V-CUT工艺，只需设计连接桥位。
FPC设计要求如下：
1.拼版间距：板与板间距一般2mm，有钢片补强的间距建议3mm；
2.工艺边设计：
- 工艺边宽度5mm，四边都要加；
- 工艺边上需要覆铜，铜皮离光点开窗及定位孔0.5mm以上；
- 工艺边上增加4个直径2mm的定位孔，其中一个需错开5mm，便于防错；
- 增加4个SMT 光学点，直径1mm，光学点中心到板边3.85mm，其中一个需错开 5mm，便于防错；
3.连接桥位长度0.7-1.0mm，钢片补强区域连接桥位尽量做到1mm，且适当增加桥位，防止钢片过重导致FPC涨缩变形，影响后续做SMT；
4.拼版最大尺寸250X500mm，最小尺寸70*70mm；
5.SMT坏板光学点：需要贴片的板，需要在每个小板旁边增加坏板光学点，当此小板FPC生产报废时，板厂会把对应的光学点涂黑，贴片机识别后，就不会打件，节约成本；
拼版设计案例：请点击查看详情
6.钢片补强拼版：钢片补强位置板与板间距要3mm以上：钢片区域板周围需开槽，宽度0.8mm,方便激光成型。
7.批量生产时，拼版一定要考虑板料的利用率，否则价格会比较高，宽度尽设计为119mm或250mm，另外线宽线距3mil以下的板及整板贴钢片的板尺寸不能拼太大。

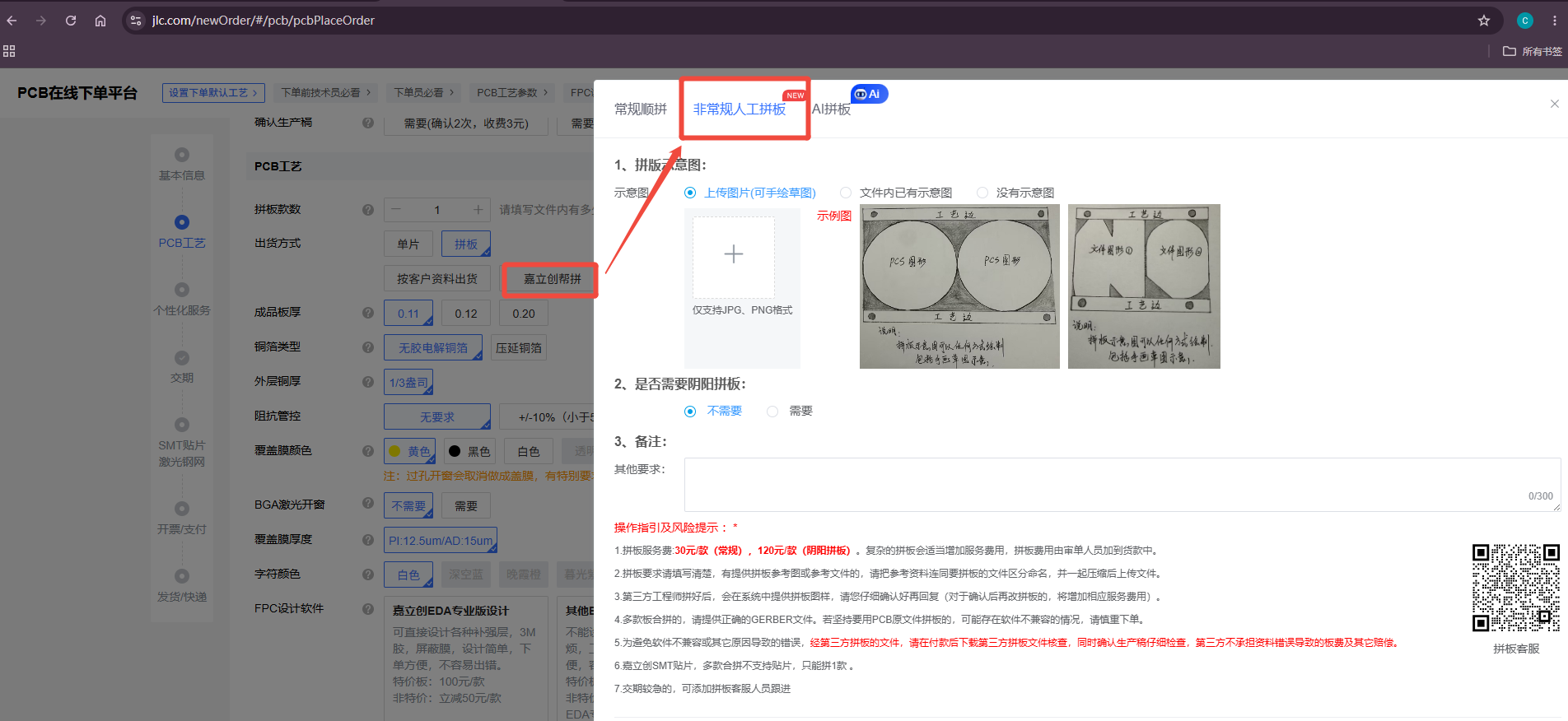

最后,如果自己拼版麻烦，只需提供单板GERBER ,在下单时选第三方拼版，由嘉立创工程师帮您拼
