在 AI 智能硬件、服务机器人、高端医疗设备、新能源汽车电子及消费电子持续向轻薄化、高密度、小型化、高可靠性升级的趋势下，FPC 柔性线路板凭借自由弯曲、折叠、卷绕等物理特性，已成为现代电子产品不可或缺的重要连接组件。
一块高品质 FPC 柔性线路板的诞生，是从一张覆铜板到最终成品，需要经过开料、钻孔、电镀、线路制作、覆盖膜 贴合、表面处理、测试、品质检验等18道精密工序。每一道工序都环环相扣，直接影响FPC的导电性能、焊接可靠性、耐弯折性能以及产品使用寿命。
以下详解嘉立创 FPC 柔性线路板全流程制造工艺，看看一块高品质FPC柔性线路板是如何诞生的。

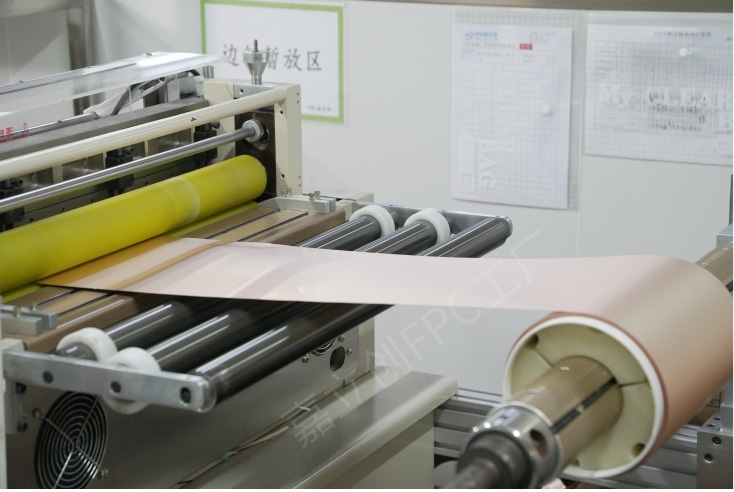

1. 开料：精准裁切原材料，卷对片生产精度高
柔性材料都是以滚筒为包装，把原始的覆铜板裁切成生产所需的规格尺寸。

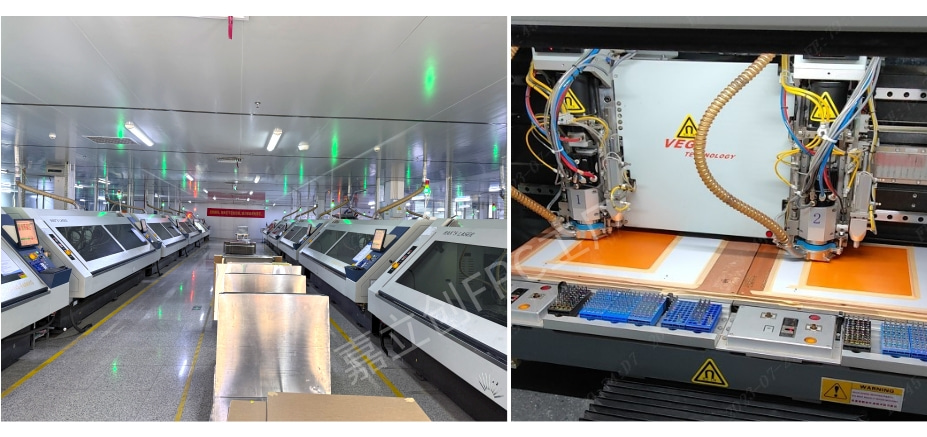

2. 钻孔：加工导通孔和定位孔，支持最小0.1mm孔径
再基材上进行数控加工，钻出通孔或定位孔以便于后续镀铜后两面铜材导电。

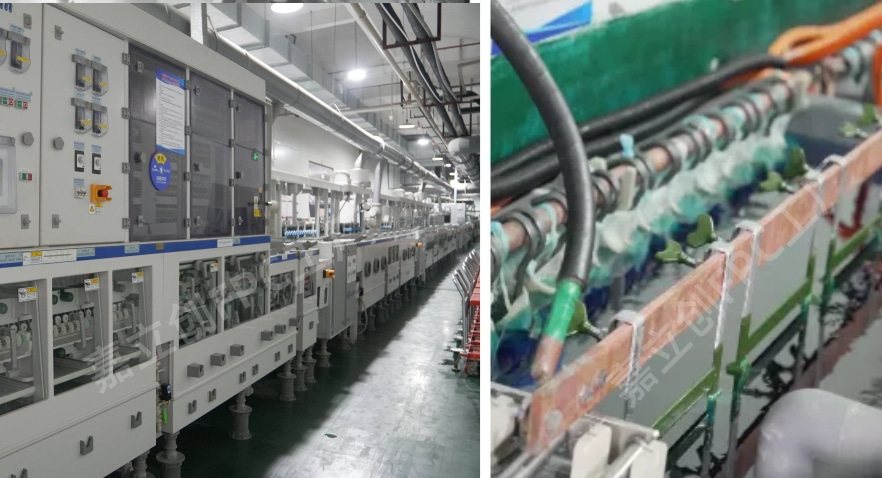

3. 黑孔/电镀：孔壁导电处理
刚钻好孔的板子，上下铜层是不导通的，需要经过黑孔，形成导电层，再在导电层上通过电化学方式镀上孔铜，实现上下铜层导通。

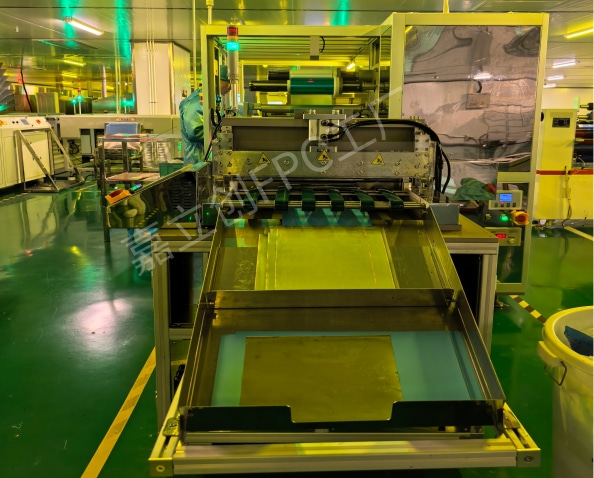

4. 干膜：形成线路保护层
在铜面上压一层感光膜，通过曝光机照射后形成一种稳定的物质附着于板面，从而达到阻挡电镀和蚀刻的功能。

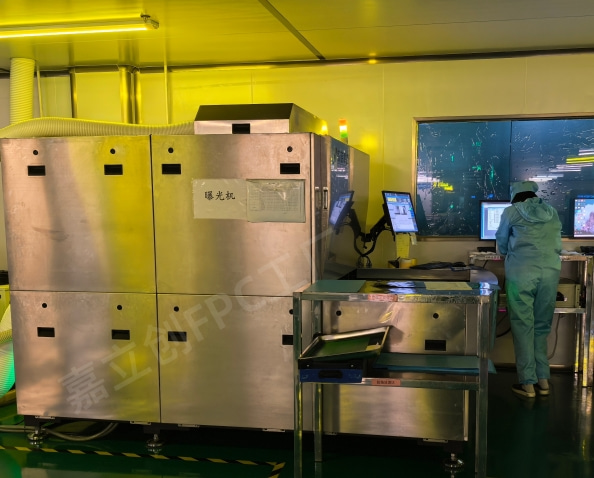

5. 曝光：高精度线路成像
采用LDI曝光机将工程处理好的gerber线路数据精准转移到覆铜板干膜上。

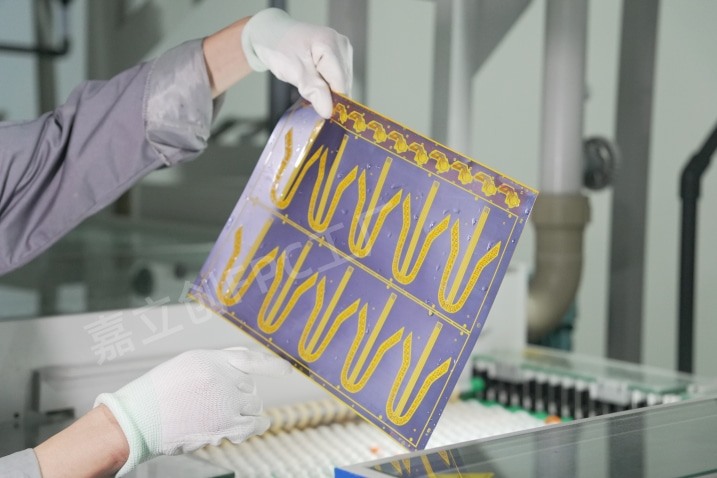

6. 显影：显现线路图形
显影掉没有光刻的干膜，露出线路图形以外的铜箔部分

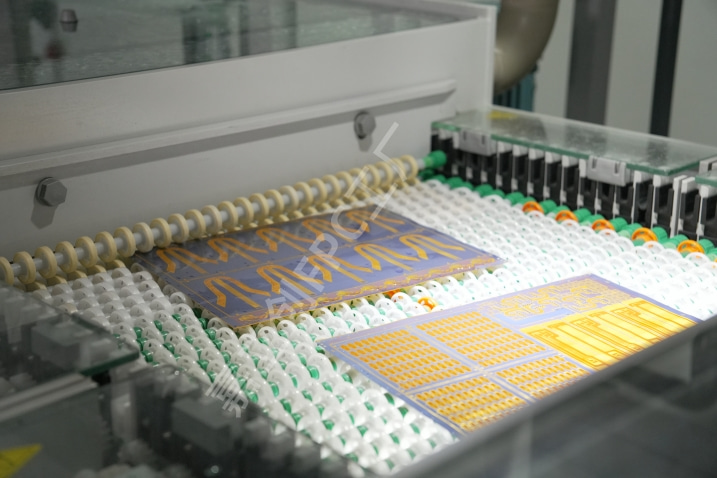

7. 蚀刻：形成精密线路
采用化学药水将显影后露出的铜箔蚀刻掉

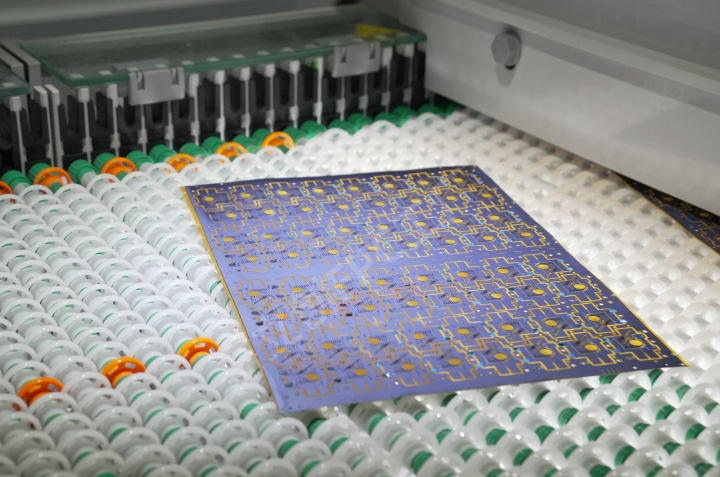

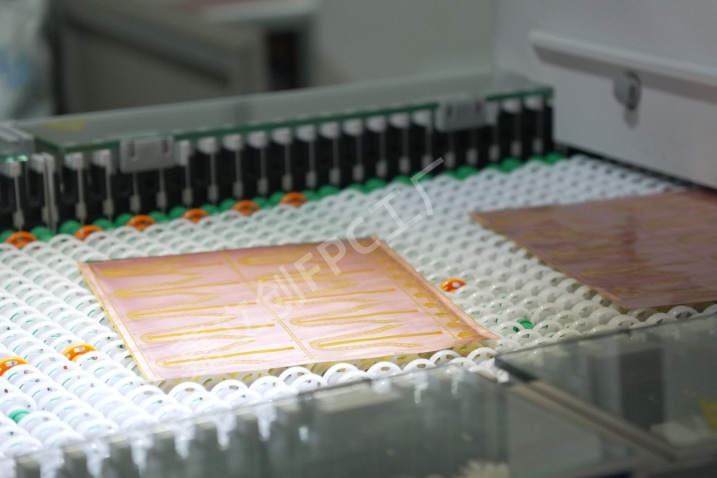

8. 去膜：还原最终线路
通过氢氧化钠去掉线路图形的干膜，露出最终线路图形

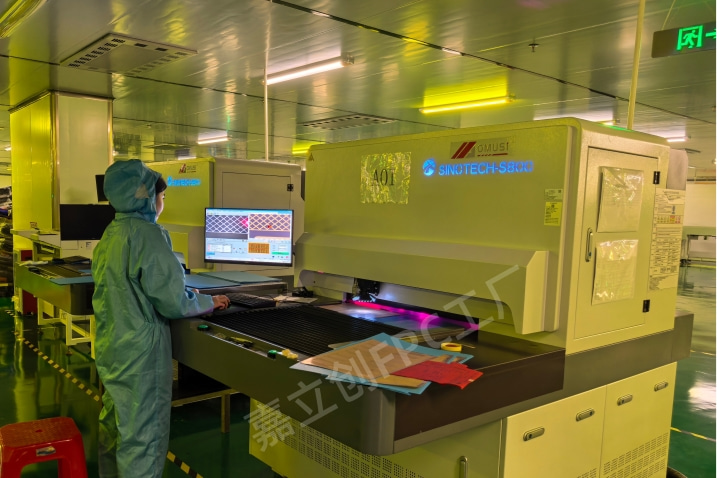

9. AOI：全面检测线路缺陷
通过相机捕捉蚀刻后的FPC图像，与GERBER文件对比，检查线路是否有开路、短路、残铜等隐患。

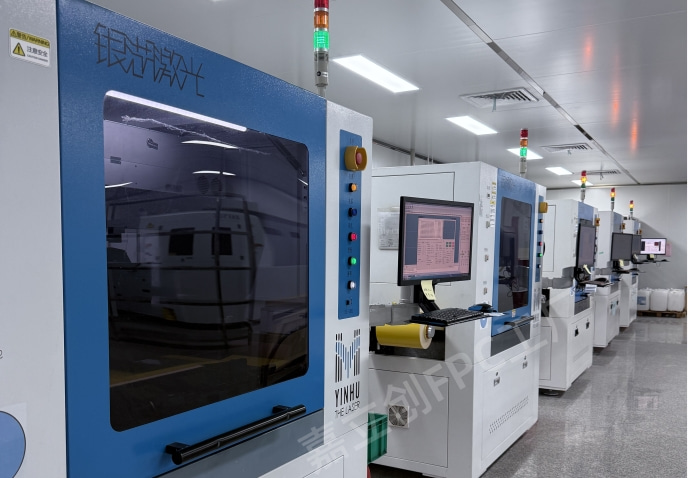

10. 贴覆盖膜：保护线路结构
为保护线路图形，防止短路及氧化，必须在导体上制作绝缘层，一般软板使用的绝缘层称为覆盖膜.此流程的内容是事先在覆盖膜上开出焊盘位置需要露铜的窗口，再将开好窗的覆盖膜贴到蚀刻好的板子上去。覆盖膜有黄色，黑色，和白色。

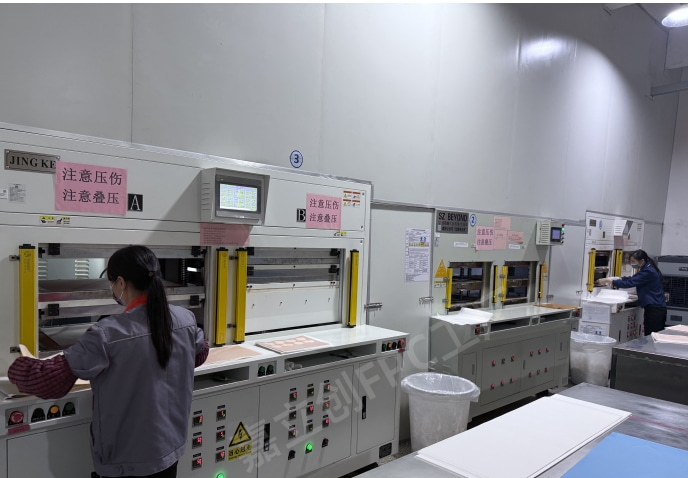

11. 压合：真空快压，避免气泡。
将贴好覆盖膜的FPC板放入压机中，通过高温高压使覆盖膜的胶粘剂完全固化，与FPC基板成为一个整体。

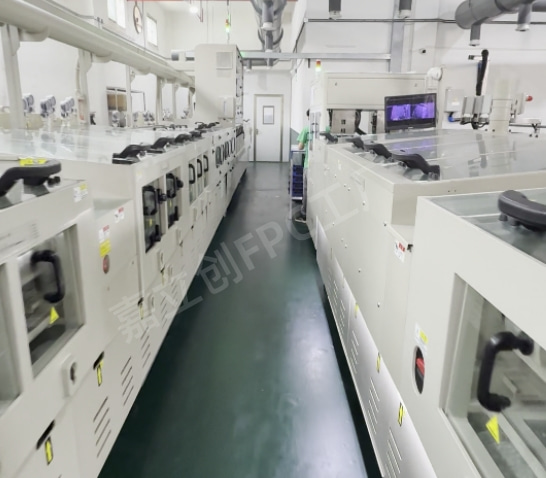

12. 沉金：提升焊接可靠性
FPC表面处理一般采用沉金工艺，是在露出的焊盘上先沉上一层镍，再沉上1u＂或2u＂的薄金层，防止焊盘氧化，提高可焊性。

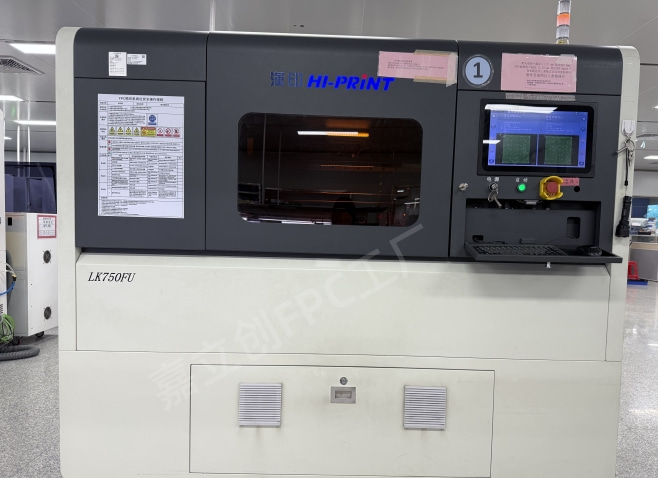

13. 丝印：印刷产品标识。
通过喷印的方式将客户需要的字符印刷在板面上；再通过烘烤将文字油墨硬化在板面上，防止脱落。

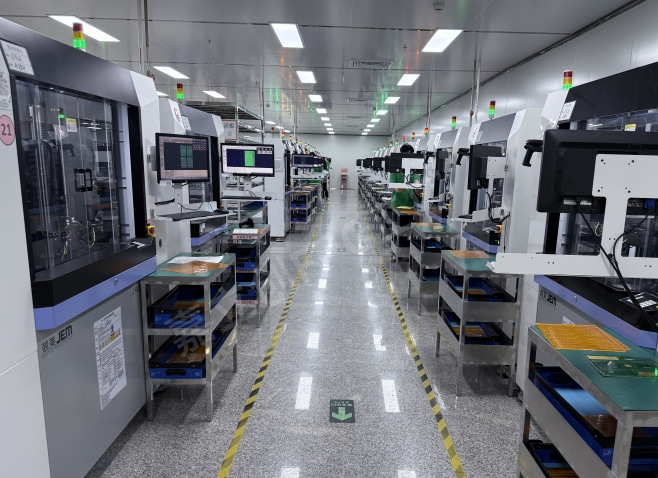

14. 测试：检测电气性能。
通过飞针测试机检测板子的导通性，用电流检测一条线路的连续性，看其阻值是否≤最大的允许值，是用电流来判定FPC内每个单独的网络连通情况，如果电阻≤设定值，则FPC测试通过

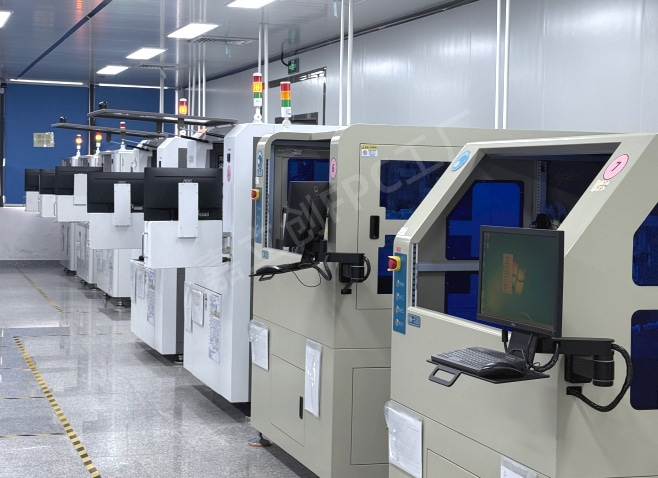

15. 装配：提升结构强度
在板子指定位置贴上FR4、PI、钢片等刚性辅料，并压合，给板子增加硬度。

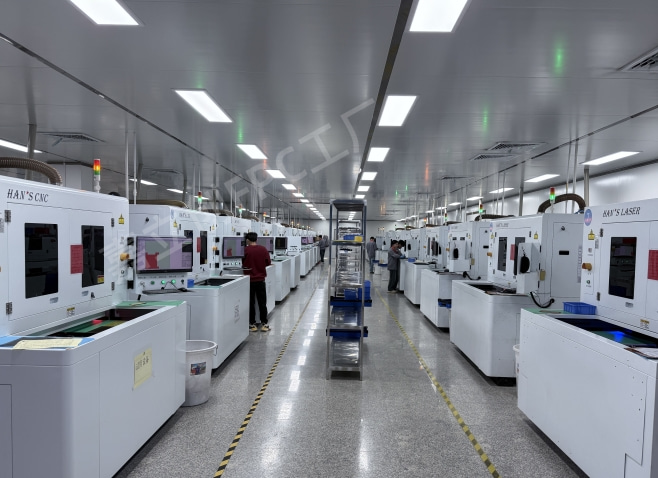

16. 成型：精准切割外形。
通过激光或模冲的方式，将FPC板切割成所需的特定形状

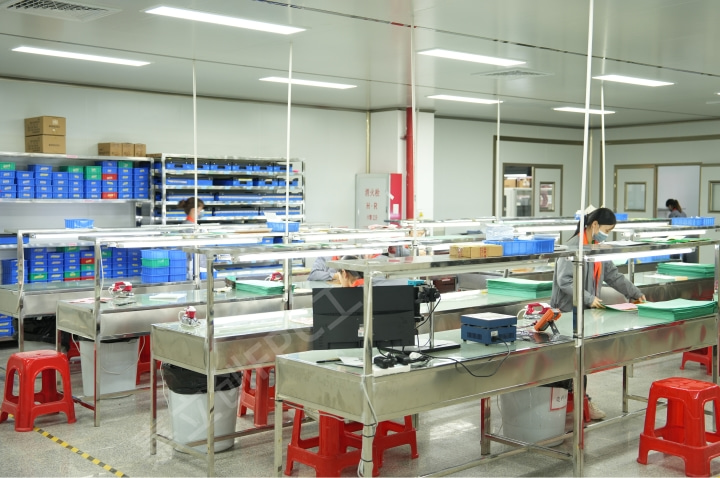

17. FQC：严格品质把关。
按照客户特定的要求或IPC检验标准全面的对FPC进行检测，将外观不良等问题筛选出来，以满足客户的品质标准。

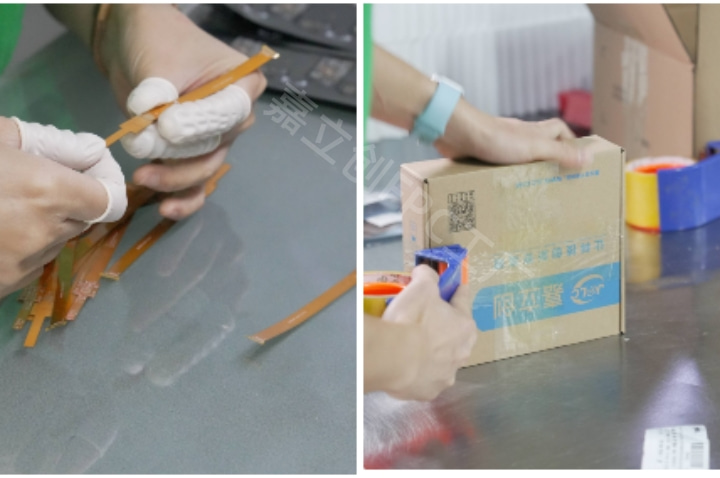

18. 包装：安全交付客户。
将合格品通过真空塑封或夹板包装出货，有效防止运输过程中受潮、变形和损伤，确保产品安全交付客户。
从以上各个生产工序的简介，也不难看出FPC生产流程与普通硬板类似，但因其基材极其轻薄、且特有“辅料补强”等工序，实际的生产加工难度和精度要求要大幅上升。正因如此，FPC优异的柔性、极致轻薄和超高的空间利用率，打破了传统硬板的几何限制，给众多领域的设备和产品提供了更广泛的实现空间和新的设计方案，越来越受广大方案工程师的青睐。
